欣凱膠水店
拼板膠和白乳膠有什么區(qū)別？拼板膠的正確使用方法
發(fā)布時間：2024-09-30
拼板膠與白乳膠在多個方面存在顯著的區(qū)別，主要體現(xiàn)在成分、性能、使用場景及固化方式等方面。
拼板膠與白乳膠的區(qū)別
成分不同：
拼板膠：如欣凱利SK-660，是一種環(huán)保型雙組份熱固化體系，由乙烯氨基醋酸系列的乳膠與水性高分子聚合物異氰酸酯（EPI）組成，需要配合專用的固化劑（如SK-11）使用。
白乳膠：主要由醋酸乙烯單體在引發(fā)劑作用下經聚合反應而制得的一種熱塑性粘合劑，屬于單組份產品，無需額外固化劑。
性能差異：
拼板膠：通常具有更高的膠合強度、耐水性、耐熱性和耐溶劑性，適用于要求較高的粘接場景，如硬木和軟木的拼板和指接。
白乳膠：雖然也具有良好的粘接性能，但相比拼板膠，在耐水性、耐熱性和膠合強度上可能稍遜一籌，常用于一些對強度要求不是特別高的粘接場景，如紙張、布料、木材等材料的粘合。
使用場景：
拼板膠：更專注于木材加工行業(yè)，特別是硬木和軟木的拼板、指接、薄木單板粘接等，對粘接強度和耐久性有較高要求的場景。
白乳膠：應用范圍更廣，不僅限于木材，還包括紙張、布料、皮革等多種材料的粘接，常用于手工制作、家具組裝等場景。
固化方式：
拼板膠：需要配合固化劑使用，在加熱或常溫條件下均可固化，但加熱可加速固化過程。
白乳膠：主要通過水分蒸發(fā)自然固化，也可通過加熱加速固化過程，但無需額外添加固化劑。

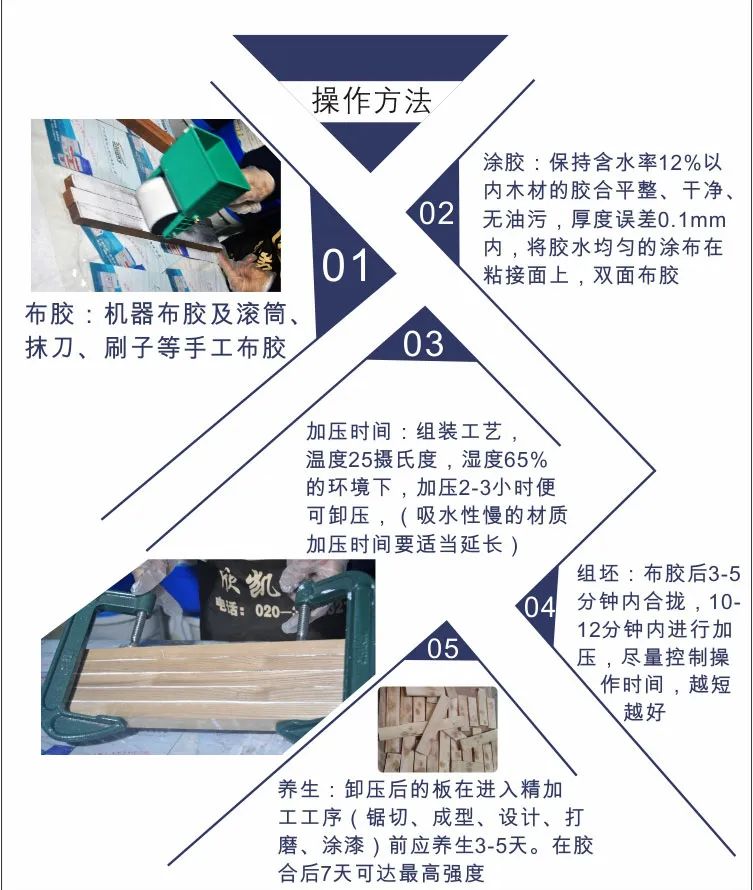

拼板膠的正確使用方法（以欣凱利SK-660為例）
配膠：按照技術配比（一般為15%，夏天不低于12%，冬天不高于18%）將SK-660膠粘劑與SK-11固化劑混合均勻。
涂膠：標準涂膠量為250-300g/平方米，對于難粘木材如檀木，建議雙面涂膠并適當減少涂膠量。
活性期：拼板膠的活性期受溫度影響，一般在60分鐘內使用完畢，夏天建議30分鐘內用完。
加壓：對組裝好的拼板料進行均勻加壓，硬木加壓12-20KG/cm2，軟木5-7KG/cm2，貼面5-10KG/cm2。加壓時間建議2小時以上，可根據(jù)實際情況調整。
養(yǎng)生：卸壓后的板需進行養(yǎng)生，待膠水完全固化后才可進行后續(xù)加工。油漆和造型推薦養(yǎng)生3-5天，簡單加工需隔夜養(yǎng)生。
儲存與保護：存放在5℃-35℃室內陰涼通風處避光保存，避免與空氣中的水分接觸，每次使用后保持容器密封。注意勞動保護，避免吸入、觸及皮膚或污染衣物。
